定量应力仪适用范围

　　在玻璃及玻璃制品的生产过程中，往往会在成品内留下残余应力，影响产品的质量和性能。因此，在工业生产和实验研究工作中都需要对玻璃内应力进行测量。

　　定量应力仪yly-03就是一种精密测量玻璃内应力的仪器，不仅能定性的测量玻璃制品的内应力，而且亦能定量的测量光学玻璃的内应力。

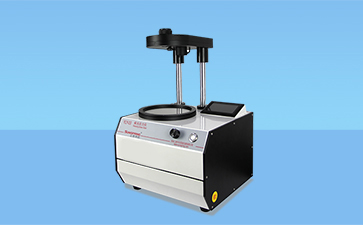

　　定量应力仪yly-03检测仪器

　　一、用途及使用范围

　　定量应力仪是应用偏振光干涉原理，检查玻璃透明体内应力或晶体双折射效应的仪器。由于仪器备有白炽光，钠光，灵敏片(全波片)并应用1/4 波片补偿方法，因此本仪器不仅可以根据偏振场中的干涉色序定性或半定量的测量玻璃的内应力和分布情况，还可以准确定量的测量出玻璃内应力的数值，仪器适合光学工厂、玻璃厂、玻璃制品厂、实验室，测量光学玻璃，玻璃制品及其它透明体材料的应力值，不仅在工业生产中得到广泛应用，而且在国防、建材地质、矿产材料、科学方面也占重要地位，同时定量应力仪也是各大中院校特别理想的教育实验设备等。

　　二、主要技术参数

　　仪器示值：0.1nm

　　测量误差：2nm

　　偏振场直径：150mm

　　检偏振片旋转角度：360°

　　光场边沿亮度：>120cd/m 2

　　外形尺寸：220mm×370mm×480mm(长宽高)

　　重 量：5Kg

　　三、检测原理

　　由光源发出的钠光通过起偏振镜后成为直线偏振光，由直线偏振光通过有双折射光程差的被测试样和1/4 波片后，其振动方向将旋转一个角度，角度Q 的数值(单位为度)与被测试样的双折射光程差δ成正比其关系式λ 取钠光为589.3 δ为589.3Q/180= 3.27Q当Q=1°时，δ=3.27 纳米(每度相当于3.27nm)

　　四、使用方法

　　(1)接通电源，将拨动开关推向定量测量档;

　　(2)将检偏镜振片手轮(结构图件1)旋转到零位刻度。

　　(3)将上，下推拉杆，上推拉杆推进，下推拉杆拉出使1/4 波片置入到光路中视场是暗视场;

　　(4)将被测试样放在工作台上旋转试件，如果旋转大于45°被测件仍为暗视场则为无应力。如果旋转测件出现发亮部分，即为被测试件有应力，最亮部位是应力最大，旋转视场中被测部位(即最亮位)成为暗视场，然后将载物台旋转45°再转动检偏镜手轮(结构图件1)使视场中测件的被测部位(亮的部位)成暗视场读出检偏振度盘值为度再乘3.27 即为被测件的应力，单位nm(纳米)，测定应力角，每度相当于3.27nm 的光程差，量取测件的厚度即可计算出单位厚度的程差值。
