数显西林瓶偏光应力仪检测原理和方法

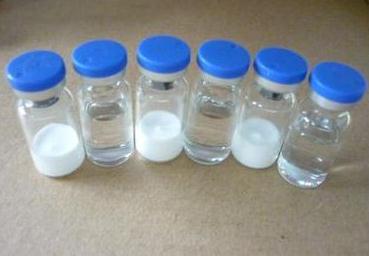

　　对医药西林瓶来说，普遍的一个共性就是易碎，不宜运输。而影响西林瓶的一个重要重要因素就是，玻璃容器的内应力大下。因此，对于西林瓶生产单位来说，寻找一台符合标准测试要求的玻璃瓶内应力测试仪，是必须考虑的需求。

　　济南三泉中石实验仪器有限公司研发的“数显西林瓶偏光应力仪”，均使用偏振光干涉原理，可广泛适用于医药领域安瓿瓶、西林瓶、口服液体瓶等的玻璃容器、玻璃制品的内应力测试。该款内应力测试仪严格按照药包材YBB00032005-2015《钠钙玻璃输液瓶》、YBB00162003-2015《内应力测定法》等规定的内应力测试原理与方法进行研发设计。

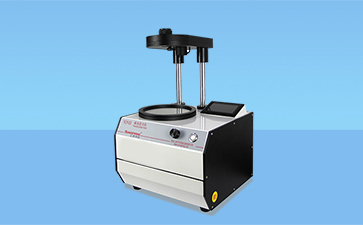

　　数显西林瓶偏光应力仪测试仪器

　　主要参数

　　仪器示值：0.1nm

　　测量误差：2nm

　　偏振场直径：150mm

　　检偏振片旋转角度：360°

　　光场边沿亮度：>120cd/m 2

　　外形尺寸：220mm×370mm×480mm(长宽高)

　　重 量：5Kg

　　因此，仪器标准化程度较高，是制药企业、玻璃制品厂、检测机构作测量光学玻璃、玻璃制品及其它光学材料的常备检测仪器。

　　下面，小编以西林瓶瓶壁的内应力测试为例，对三泉中石触摸款“数显西林瓶偏光应力仪”的使用原理和方法进行具体讲解。

　　(1)将四分之一波片置入视场，调整偏光应力仪零点，使之呈暗视场。

　　(2)把供试品放入视场中，使供试品的轴线与偏振平面成45°

　　(3)观察侧壁上出现亮暗不同的确定大应力区。

　　(4)记录测得大应力区的检偏镜放置角度，并分别测量两侧壁的厚度(之和)。

　　济南三泉中石实验仪器有限公司研发的这款“数显西林瓶偏光应力仪YLY-03”,采用高精度式角度编码器进行测量，误差优于2nm，远高于市场同类产品;且过程中可进行定性、定量两种试验模式，光程差和角度值实时显示直读。更为关键的是，偏振场暗视场可一直处于零角度点，无需人为校对，避免了人为因素导致的误差，因此是各大生产企业理想的西林瓶内应力检测仪器。
